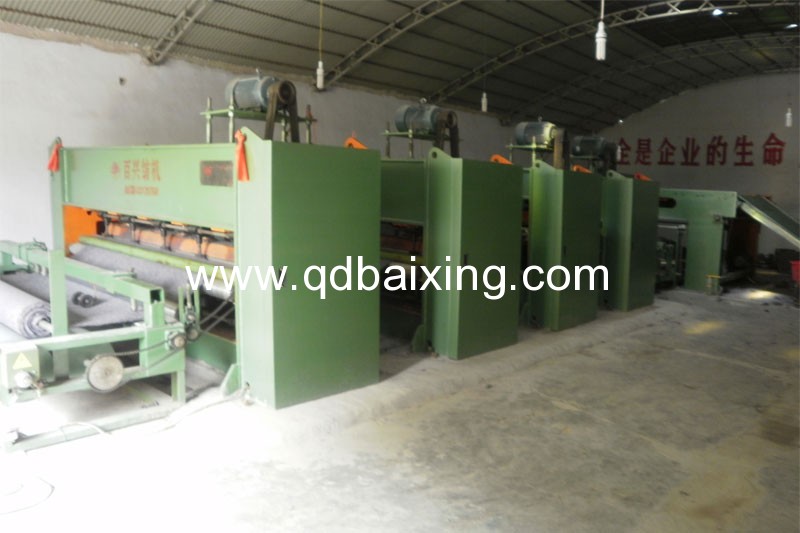

BX-300型针刺棉生产线简介

一、生产线各项指标:

产品净宽:2600mm

产品克重:80-600/m

生产能力:20Kg/h(以6D -级品为原料,考核梳棉机产量)

二、  生产线工艺流程

开松机一给棉机一梳理机一铺网机一针刺机一成卷机

三、生产线各单机技术参数及性能指标

1、开松机一台

用途特点:各种捆包纤维均可混合开松,并经风机输入下道工序使用。机架由lOmm厚优质碳素钢板结合槽钢焊接而成,经定性处理完全消除引力。开松锡林采用梳针钉板,钉板材料为层压木板。附装强力磁铁吸除金属杂质。喂入水平帘为木帘,宽度800mm,周长4700mm.给棉罗拉直径70mm,上下一对表面为沟槽,上罗拉弹簧加压。梳棉风机为高速离心风机。配套风管及虾米弯,风管直径200mm材料为PVC.

控制方式:风机与锡林常开。喂入电机与开松锡林电机连锁,喂入配置正反转,喂入帘的喂入量有给棉激光电控制。

机幅:lOOOmm

锡林直径:700mm

产量:50-220kg/h

功率:主传送185KW-4级(卧式),喂入罗拉l.lkw-6级(卧式)配WPA70型60:l涡轮箱,风机3.OKW-4级(立式)总功率:18.3KW

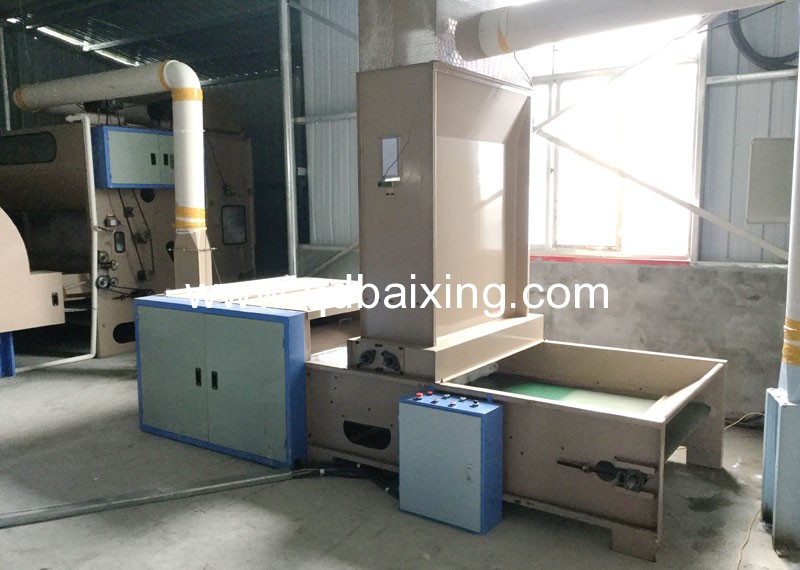

开松机

2、BXG180型给棉机一台

用途特点:将丌松纤维进一步混合,输送出均匀的棉层供下道工序。二道光电定量控制兼振动板,给棉量均匀准确。棉仓内的纤维由角钉帘(宽1640×周长4000)输送。进棉木帘(宽1640×周长1 550),出棉木帘(宽1 640×周长2850)

机幅:1670mm外形尺寸宽2200×高2280,前打手、斜钉帘2.2KW-4级(立式)配WPDA100型15:1涡轮箱变频控制。后打手、振动板1.5KW-6级。斜钉帘顶部装有强力磁棒改成活动的便于清除杂质。斜钉帘与前打手的落棉板处装有强力磁铁并且外挡棉板活动的便于清除磁铁上的杂质。前打手直径270mm表面三根钉棒螺丝而定。总功率:3.7KW

给棉机

3、BXS-185型双锡林道夫带杂乱梳理机(主锡林直径1230)

用途特点:适合于将涤纶,丙纶,维纶,双组份化学纤维等纤维高速梳理成网。双锡林梳理、双道夫双杂乱(道夫与杂乱及剥棉罗拉一机传动)出棉,出棉部分带有输出皮帘(宽1640×周长1640-宽1640×周长1830);采用罗拉剥棉;四根喂棉罗拉包缠金属真不,分上、下二组配对(变频传动),罗拉装有防金属保护装置,并具有自停报警倒车功能,喂入木帘(宽1640×周长1310)。漏底为不锈钢。所有辊筒经定型处理,精密加工而成。径向跳动≤0.05mm。

主锡林直径:1230mm  铸件

工作辊直径:165mm  无缝钢管

剥毛辊直径:86mm    无缝钢管

杂乱辊直径:295mm  无缝钢管

道夫直径:492mm  铸件

刺辊直径:295mm  无缝钢管

幅宽:1850mm

胸锡林直径:850mm

功率:锡林18.5KW(变频控制,变频器15KW),道夫2.2LW-级配WPDA100型20:1(变频控制,变频器3.7KW),罗拉1.5KW摆线针轮87.1(变频控制)。胸锡林电机7.5KW总功率:34.2KW

梳理机

4、BXP320型交叉铺网机一台

用途特点:将梳棉机的纤维网均匀折叠,铺设至所需的宽度及厚度,经对辊加压后送至下道工序使用。各铺网帘单独传动,便于调节;反复换向采用变频控制,往复传动采用链条,导毛辊采用链条传动。底帘涡轮箱(手动)升降。所有轴承均采用带锁定套。机架高度1750mm(标准型)机架采用6 8mm厚优质炭素钢板折弯而成。输入帘宽:2000mm输入斜帘为防静电皮帘(宽2000×周长3860),输入平帘为防静电皮帘(宽2000×周长4630),环帘(木帘宽2000×长度6100)。大车平帘(木帘宽2000×长度4200),底帘(木帘宽3800×长度9800)。

铺网速度:≤40m/min

幅宽:输入帘2000mm,输出帘3800mm

功率:斜帘1.5KW-4级配WPDA80型10:1涡轮箱(变频控制),环帘1.5KW-4级配WPDA80型10:1涡轮箱(变频控制),往复3KW摆线针轮11:1(变频控制),底帘传动2.2KW-4级配WPDA100型50:1渴轮箱(变频控制)

交叉铺网机

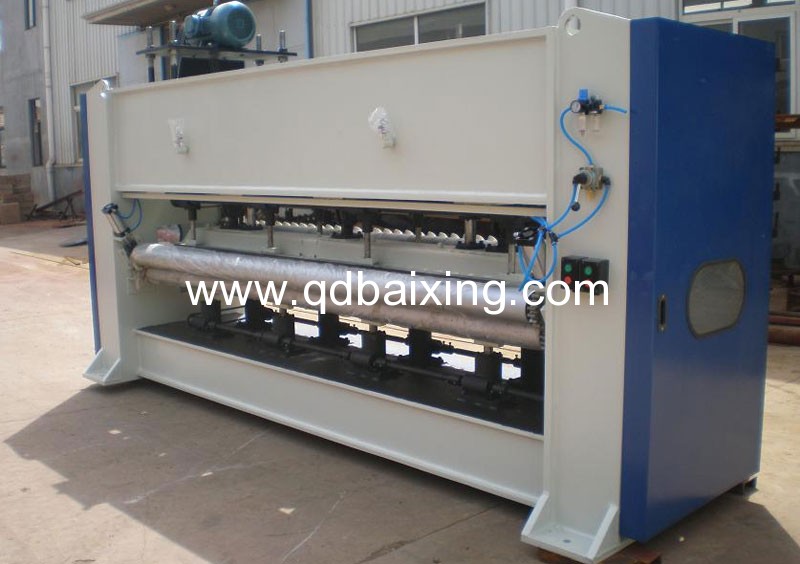

5、BX2-320型(中速)预针刺机一台

动程:70mm注:连杆中心距为465mm布针密度:3200枚、米×有效长度3200mm,布针形式杂乱无规则(电脑打孔)。

幅宽:3200mm,上植针板材料为铝镁合金板(双面板),底针板针孔为锥孔,剥网板底针板材料为锰钢(厚度lOmm),表面电镀。

机器形式:四连杆三导柱,主轴70mm45钢调质精车后精磨,自制加厚轴壳,五档底针梁涡轮箱(手轮调节)底针梁升降箱为高速用升降箱、五档剥网板涡轮箱升降(手轮调节),所有大梁定性处理。进网导网片支持、进网辊165mm,出料为平辊出棉钢制辊筒(辊筒电镀),进网辊弹簧加压。主轴轴承采用无锡托林顿,偏心盘轴承采用瓦房店。机架两侧板30mm厚优质炭素钢板,大梁横筋采用6 25mm厚优质碳素钢板。

频率:0-600次/min

功率:主电机11KW变频电机控制(变频器11KW),进出网辊(单独控制)1.5KW-4级配WPDA80型50:1涡轮箱(变频控制)。

预针刺机一台

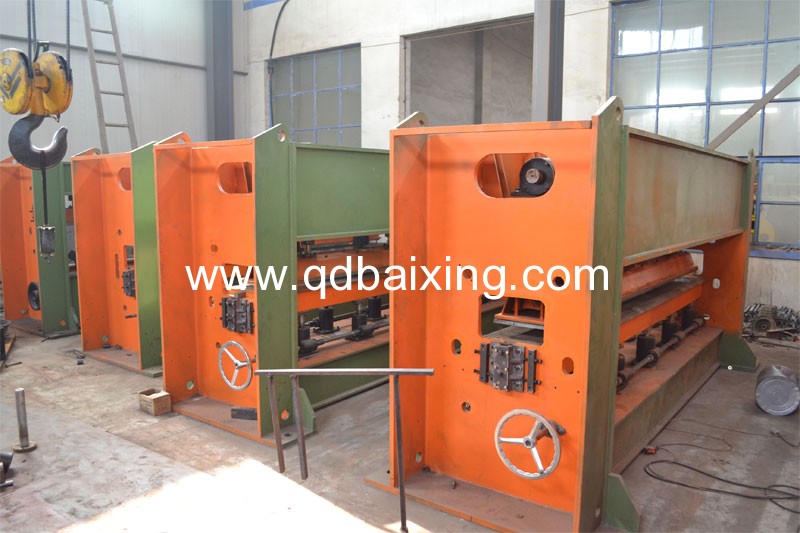

6、BX2-310型(中速)倒刺机一台

动程:40mm注:连杆中心距为435mm

布针密度:5800枚/米×有效长度3100mm,布针形式杂乱无规则(电脑打孔)

幅宽:3100mm,植针板材料为铝镁合金板(双面板),底针板针孔为锥孔,剥网板底针板材料为锰钢(厚度lOmm),表面电镀。

机器形式:四连杆三导柱,主轴70mm45钢调质精车后精磨,自制加厚轴壳,五档底针梁涡轮箱(手轮调节)底针梁升降箱为高速用升降箱、五档剥网板涡轮箱升降(手轮调节),所有大梁定性处理。进网为单辊,出料为平辊出棉,钢制辊筒(辊筒电镀),进网辊弹簧加压。主轴轴承采用无锡托林顿,偏心盘轴承采用瓦房店。机架两侧板30mm厚优质炭素钢板,大梁横筋采用6 25mm厚优质碳素钢板。

频率:0-650次/min

功率:主电机11KW变频电机控制(变频器11KW),进出网辊1.5KW-4级配WPDA80型50:1涡轮箱变频控制。

倒刺机

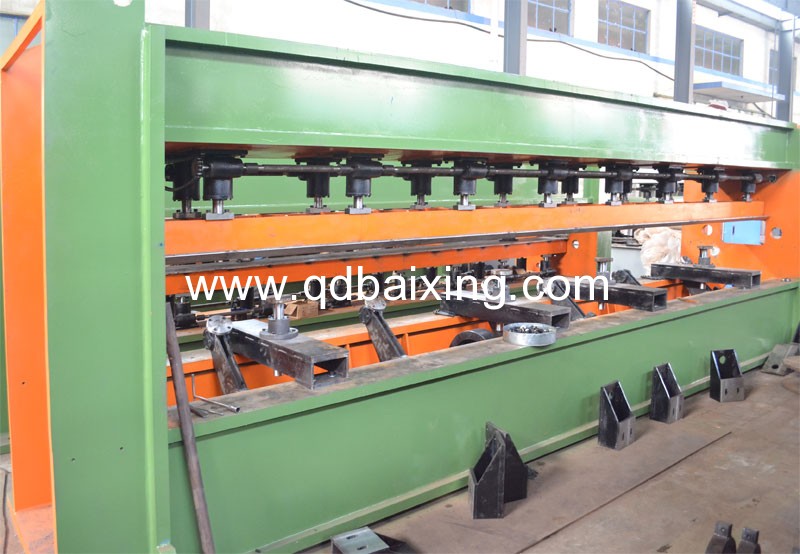

7、BX2-300型(中速)主刺机

动程:40mm注:连杆中心距为445mm

布针密度:6000枚/米×有效长度3800mm,布针形式杂乱无规则(电脑打孔)

幅宽:3000mm,植针板材料为铝镁合金板(双面板),底针板针孔为锥孔,剥网板底针板材料为锰钢(厚度lOmm),表面电镀。

机器形式:四连杆三导柱,主轴70mm45钢调质精车后精磨,自制加厚轴壳,五档底针梁涡轮箱(手轮调节)底针梁升降箱为高速用升降箱、五档剥网板涡轮箱升降(手轮词节),所有大梁定性处理。进网为单辊,出料为平辊出棉,钢制辊筒(辊筒电镀)。丰轴轴承采用无锡托林顿,偏心盘轴承采用瓦房店。机架两侧板30mm厚优质炭素钢板,大梁横筋采用6 25mm厚优质碳素钢板。

频率:0-650次/min

功率:丰电机11KW变频电机控制(变频器11KW),进出网辊1.5KW-4级配WPDA80型50:1涡轮箱变频控制。

主刺机

8、BXJ-290型卷取机一台

幅宽:2900mm

三把纵向硬切刀,切刀轴洲头加至直径40mm,中问加撑,托轮为橡胶轮。切刀形式为下切刀。对辊送料。

收卷辊为350mm

功率:主电机1.5KW-4级配WPDA80型50:l涡轮箱。手拉横切。

卷取机

注:配套电柜。
